Описание

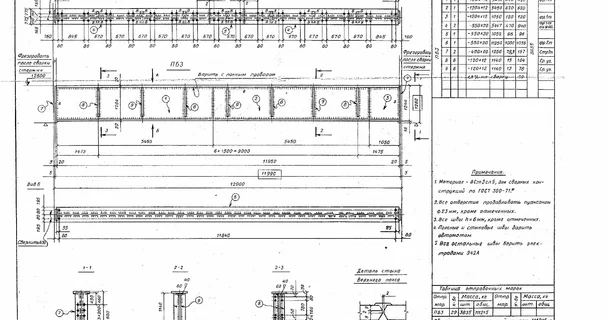

Чертеж детали — это конструкторский документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Общие сведения

Рабочие чертежи должны выполняться согласно требованиям ГОСТ 2.109-73 на оформление чертежей рабочей документации. Следует учитывать также правила выполнения чертежей различных изделий, установленных другими стандартами ЕСКД.

Рабочие чертежи разрабатывают на каждую деталь.

Чертеж детали должен содержать: изображение формы, указания о конструкции, необходимые размеры, предельные отклонения размеров, требования к шероховатости поверхностей, сведения о материале, термической обработке, отделке, покрытиях, клеймении и другие сведения, необходимые при ее изготовлении.

Марки материалов указывают на чертежах в соответствии с присвоенными им в стандартах обозначениями. Ту часть данных, которая не может быть выражена графически, указывают надписью в технических требованиях на поле чертежа, на полках линий выносок, а также в основной надписи.

Техническими требованиями называются указания, размещаемые на чертеже над основной надписью и содержащие все, не изображаемые графически, требования к готовой детали, которым присваиваются порядковые номера. Слова «Технические требования» на чертеже не пишут.

Количество изображений детали на чертеже должно быть наименьшим, но обеспечивающим полное представление о предмете.

ООО "ТитанКран" оказывает услуги по разработке чертежей, а так же по изготовлению деталей по чертежам:
